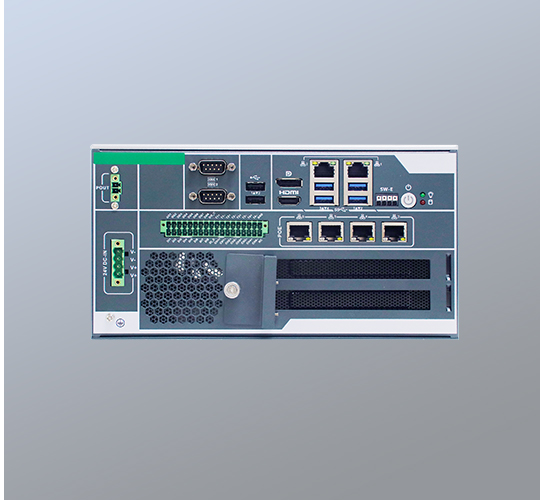

机械视觉控制器M-3116（H10MV-BD1）

产品应用

3D视觉、AOI检测、SPI检测

产品特点

★Q170芯片组，支持6/7/8/9代 Intel酷睿台式机处置惩罚器
★6个网口，支持4路POE输出
★6*USB/2*串口/16*DIO & 4路光源输出
★24V供电输入，支持双PCIE槽位扩展（2个PCIE-X8）

产品参数
驱动下载
资料下载

本产品是一款工业控制电脑主机，基于 Intel 6/7/8/9th处置惩罚器平台Skylake 平台设计，接纳 H110 芯片组，支持 Intel 6th/7th/8th/9th Core i7/i5/i3、Pentium 或 Celeron 处置惩罚器。支持 WIN10/WIN11 以及 Linux 各版本的操作系统；

整机尺寸:240mm×272mm×128mm。本产品外壳由铝散热件与钣金壳体组成，其中铝散热部件做外貌喷砂与铁灰色阳极氧化处置惩罚，钣金壳体接纳厚度 T=1.5mm 的钣金质料打造，并做外貌铁灰色烤漆处置惩罚；本产品接纳 Intel 6/7/8/9 代高性能处置惩罚器，并配备富厚的 IO 接口以及标准 PCIe 扩展槽；该款产品外型简约、结构牢靠，功效稳固，是一款为机械视觉、工业自动化控制类应用而打造的工业电脑主机。

①该产品支持 6/7/8/9th Intel Core i3/i5/i7 LGA1151 封装，TDP 不高于 65W 的处置惩罚器;

②LAN1 接纳 Intel I219V 网卡芯片，LAN2~6 接纳 Intel I210AT 网卡芯片；LAN3~6 为扩展的 4*POE，支持 802.3AF 标准,POE 输出总功耗不凌驾 45W;

③COM1 支持 RS232,COM2 支持 RS485;

④支持 1 张双槽位厚度显卡扩展(显卡长度 L 不大于 260mm)或 1 张单槽位 PCIE 扩展卡；

⑤最高支持 500W 开关电源供电输入，可为显卡提供最高 250W 的供电

选择系统及位数

系统及位数

驱动类型

驱动名称

巨细

更新日期

暂无相关资料

产品资料

巨细

更新日期
机械视觉控制器M-3116（H10MV-BD1）说明书

2025-03-03
